M 232.20.0500.503 Tipo 21/650.2
M 232.20.0500.503 - Comprar M 232.20.0500.503 Tipo 21/650.2 Producto en Ma an Shan Best Trading Co.Ltd.

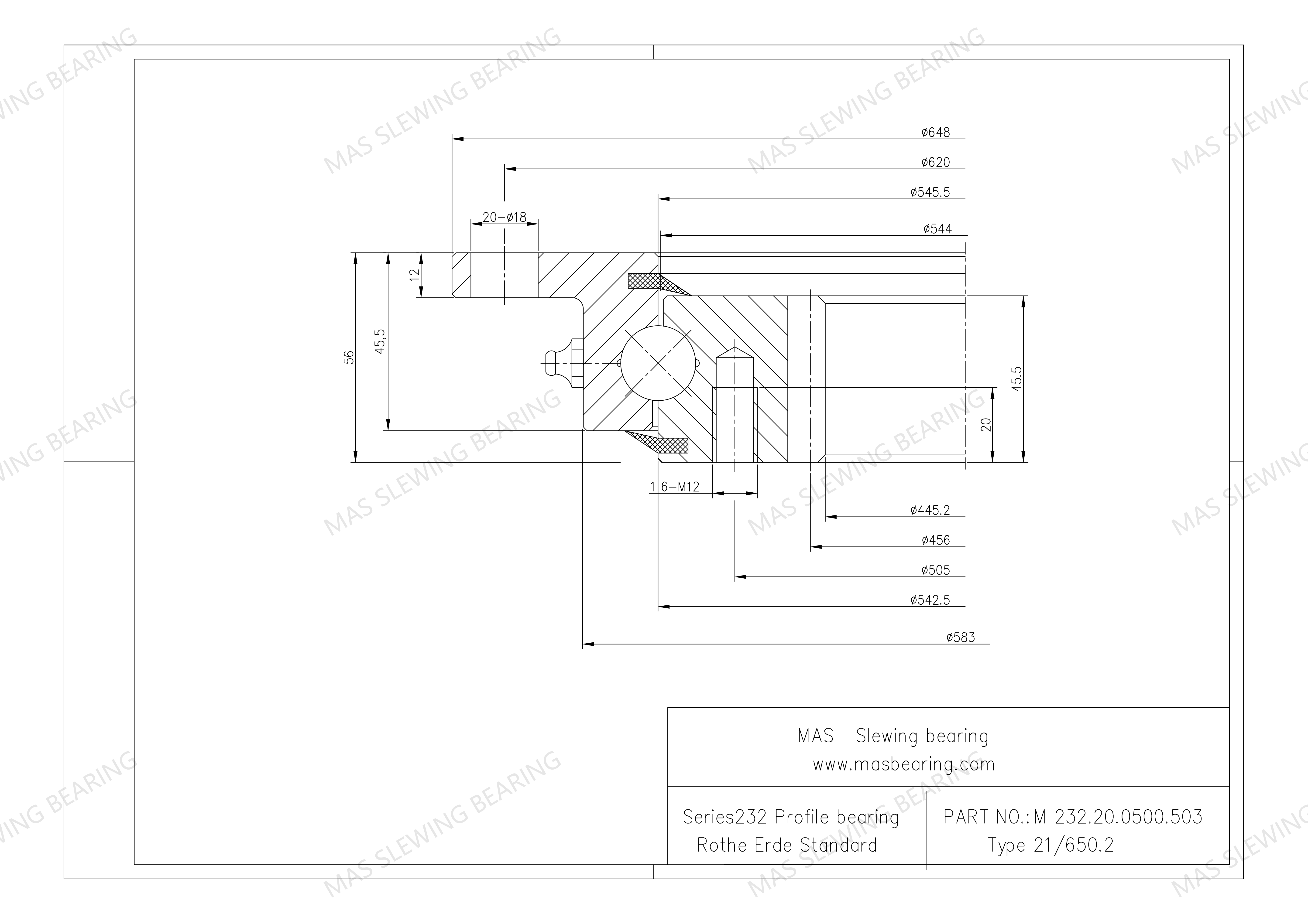

| Rothe Erde PARTE NO. | 232.20.0500.503 Tipo 21/650.2 |
| MAS PARTE NO. | M 232.20.0500.503 Tipo 21/650.2 |
| Serie | Serie 23 |
| Engranaje | Engranaje interno |
| Tipo | Pelota |
| Sistema de Medida | Métrico |
| Diámetro del rodamiento pista de rodadura Diámetro (mm) | 544 |
| Diámetro exterior del exterior Da del anillo (mm) | 648 |
| Diámetro interior del anillo interior Diámetro (mm) | 445.2 |
| Altura del rodamiento total Asamblea H (mm) | 56 |
| Diámetro externo en el interior Anillo O (mm) | 542.5 |
| Diámetro interno en el exterior Anillo U (mm) | 545.5 |
| Diámetro interno en el interior Anillo C(mm) | 583 |
| Distancia entre la parte inferior exterior Anillo Anillo interior Hu (mm) | 10.5 |
| Círculo de agujero de tronco exterior Diámetro La(mm) | 620 |
| Número de orificios en el anillo exterior Na | 20 |
| Diámetro del agujero B (mm) | 18 |
| Círculo interior del orificio del tronco Diámetro Li(mm) | 505 |
| Número de agujeros en el anillo interior ni | 16 |
| Tamaño de perno M (mm) | 12 |
| Profundidad de rosca t(mm) | 20 |
| Diámetro de paso del engranaje d (mm) | 456 |
| Módulos de dientes m(mm) | 6 |
| Número de dientes de engranaje z | 76 |
| kilómetros | -0.6 |
| Ancho del diente b(mm) | 45.5 |
| Fuerzas tangenciales permitidas Normal X1kN | 16 |
| Fuerzas tangenciales permitidas Máximo X2kN | 32 |
| Peso (kilogramos) | 36.7 |
| Número de engrasadores n1 | 4 |
| Holgura mínima del rodamiento radial (mm) | ≤0.5 |
| Inclinación axial mínima Liquidación (mm) | ≤0.5 |
